ورقة العزل SMC

SMC هو اختصار لمركب تشكيل الألواح ، نحن المصنع الأقدم المتخصص في إنتاج منتج SMC منذ عام 1998 ، لدينا خط إنتاج الألواح المركبة لقولبة الصفائح الخاصة بنا ومكبس هيدروليكي 3000T بحد أقصى ، مما يوفر سماكة وأحجام مختلفة لصفيحة العزل SMC للجميع عملائنا.

إرسال التحقيق

الوصف

SMC هو اختصار لمركب تشكيل الألواح ، نحن المصنع الأقدم المتخصص في إنتاج منتج SMC منذ عام 1998 ، لدينا خط إنتاج الصفيحة المركبة لقولبة الصفيحة الخاصة بنا ومكبس هيدروليكي 3000T بحد أقصى ، مما يوفر سماكة وأحجام مختلفة لوح عزل SMC لجميع منتجاتنا عملاء.

1. إنتاجنا

2. وصف المنتج

تتكون ورقة SMC من الألياف الزجاجية المقطعة المشبعة براتنج بوليستر عالي الجودة ومضافات منخفضة الانكماش ومواد مضافة مختلفة ، ثم يتم ضغطها تحت درجة حرارة عالية للحصول على لوح صلب متعدد التكافؤ كهربائيًا.

تقارن ورقة SMC دائمًا بورقة BMC وورقة UPGM203 (GPO -3).

مادة BMC و DMC.BMC (DMC) هي اختصار لمركبات الصب (العجين). في الواقع ، المكونات الرئيسية لـ BMC و DMC هي نفسها ، لكن الأسماء مختلفة بسبب الصناعات والمناطق المختلفة. بريطانيا هي أول دولة تتبنى اختصار DMC. DMC أكثر شعبية في أوروبا. على العكس من ذلك ، فإن اختصار BMC أكثر شيوعًا في الولايات المتحدة الأمريكية

تستخدم SMC ألياف زجاجية طويلة ، وتستخدم GPO -3 حصيرة من الألياف الزجاجية وتستخدم BMC ألياف زجاجية مقطعة تتميز صفائح SMC بخصائص كهربائية جيدة وخصائص ميكانيكية وأداء جيد ضد القوس والتتبع من BMC ، لكن قوتها الميكانيكية أقل قليلاً من ورقة UPGM203.

3. تفاصيل سريعة

المعايير	غيغابايت / T 23641-2009
بحجم	1000 مم × 2000 مم (39 بوصة × 78 بوصة) 1250 مم × 2000 مم (49 بوصة × 78 بوصة) 1250 مم × 2500 مم (49 بوصة × 98 بوصة) حجم مخصص في حدود 1250 مم × 2500 مم (49 بوصة × 98 بوصة)

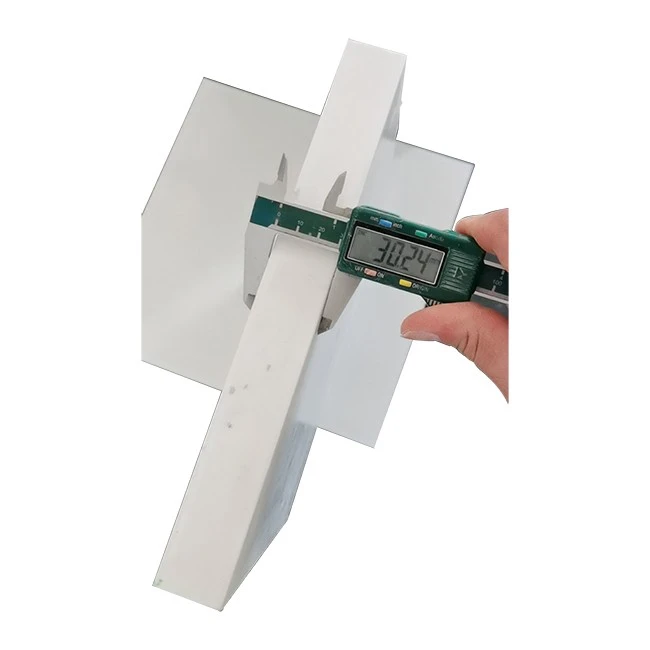

سماكة	1.8 مم - 50 مم (0. 071 بوصة × 1.96 بوصة)
اللون	أحمر ، أبيض ، رمادي ، بني ، أصفر ، أسود أو لون مخصص
السعة الإنتاجية	300 طن كحد أقصى في الشهر
مظهر	السطح أملس ومسطح بدون فقاعات وشقوق
التعبئة	ملفوفة بفيلم PP من الخارج ومنصات بعلامات IPPC

4. التطبيق

القوة الميكانيكية للصفائح SMC أفضل ويمكن تشكيلها أو تثقيبها أو حفرها أو طحنها أو نشرها أو صنفرتها أو قصها أو توجيهها. يمكن أيضًا التجميع عن طريق الترابط أو البراغي المعدنية أو المسامير. تستخدم ورقة SMC بشكل أساسي في أقسام العزل المختلفة لمجموعة المفاتيح الكهربائية ذات الجهد العالي والمتوسط والمنخفض.

صناعة المفاتيح الكهربائية

تستخدم كلوحة لوحة المفاتيح ، لوحة البطانة ، غطاء إطفاء القوس ، أسطوانة إطفاء القوس ، صفيحة إطفاء القوس ، لوحة عزل القوس ، كتلة المحطة ، العزل بين الطور ، اللوح السفلي ودعم الاتصال.

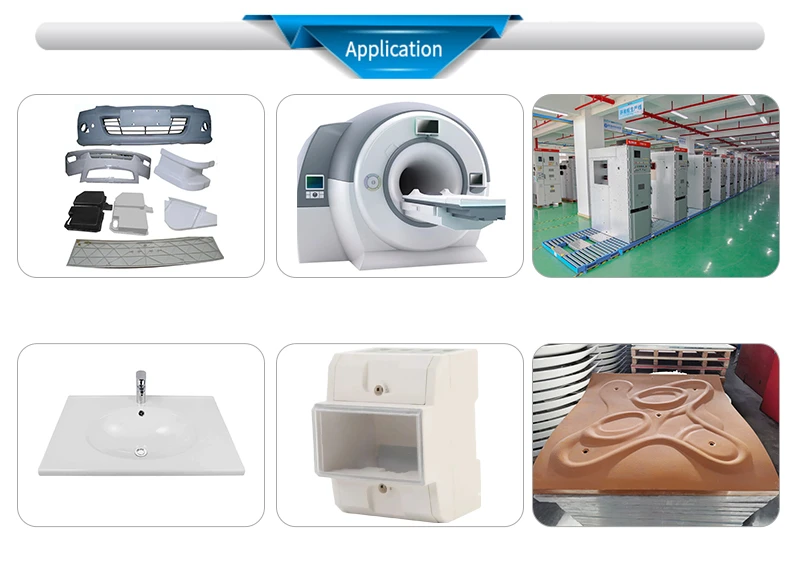

تتميز منتجات SMC المقولبة ذات الصلة بمركب تشكيل الألواح بعزل كهربائي ممتاز وخصائص ميكانيكية واستقرار حراري ومقاومة للتآكل الكيميائي. لذلك ، تستخدم منتجات SMC على نطاق واسع في السيارات والسكك الحديدية والبناء والصناعة الكهربائية وهندسة الاتصالات والأدوات الصحية والمواد الأرضية والغطاء الكهربائي والقشرة الطبية.

تطبيقات عامة:

السيارات	تستخدم كأجزاء تعليق ، مصدات أمامية وخلفية ، لوحات أجهزة ، أجزاء جسم ، مكونات تحت غطاء المحرك ، مثل غلاف مكيف الهواء وغطاء دليل الهواء إلخ.
سكة حديدية	تستخدم كإطار نافذة لمركبة السكك الحديدية ، وتجميع المرحاض ، والمقعد ، وطاولة القهوة ، ولوحة الحائط SMC ولوحة SMC العلوية.
طابق البناء	يستخدم كأرضية SMC مضادة للكهرباء الساكنة ، فإن سطح الأرض هذا يعتمد تصميمًا مضادًا للانزلاق ، والذي يتميز بأداء ثابت مضاد للكهرباء الساكنة ، وله مزايا توصيل الكهرباء الساكنة ، ومقاومة التآكل ، ومقاومة التآكل ، ومقاومة الشيخوخة ، والوقاية من الحرائق ، ومقاومة الانضغاط وما إلى ذلك. على.
الكهرباء والاتصالات	تستخدم كحاوية كهربائية: بما في ذلك صندوق التبديل الكهربائي ، صندوق التوزيع الكهربائي SMC ، غطاء لوحة العدادات ، إلخ. المكونات والأجزاء الكهربائية: مثل عوازل SMC ، وأدوات العزل ، وأغطية نهاية المحرك ، إلخ.
أدوات صحية	تستخدم كحوض استحمام ، معدات الحمام الشاملة. تتميز أدوات MC الصحية بخصائص مقاومة التآكل القوية ، والحفاظ على الحرارة ، والشعور الجيد بالجلد ، والعزل ، ومكافحة الشيخوخة ، ومقاومة درجات الحرارة العالية ، ومقاومة الانزلاق والماء ، وغير ماصة وسهلة التنظيف وعمر الخدمة الطويل ومجموعة متنوعة من المواصفات يمكن أن تلبي متطلبات التصميم لأنواع الغرف المختلفة.
الضميمة الكهربائية والطبية	يتكون النظام الكهروضوئي من الوحدات الكهروضوئية ، وصناديق الحافلات ، وخزائن العاكس ، وخزانات التوزيع ، والمحولات ، وشبكات الطاقة. تستخدم ورقة SMC للدعم والحمل والعزل في خزانات العاكس وخزائن التوزيع وخزانات الحافلات وخزانات التبديل.

ورقة البيانات التقنية

رقم.	عنصر الاختبار		وحدة	نتيجة	ميثورد الاختبار
1	كثافة		ز / سم³	1.75	طرق الاختبار المحددة في غيغابايت / T 23641-2009
2	أمتصاص الماء		نسبه مئويه	0.19
3	معامل الشد		الآلام والكروب الذهنية	1.40 x10⁴
4	قوة الضغط		الآلام والكروب الذهنية	148
5	معامل العاطفة		الآلام والكروب الذهنية	9.92x10³
6	قوة العاطفة	حالة طبيعية	الآلام والكروب الذهنية	130
6	قوة العاطفة	130 درجة	الآلام والكروب الذهنية	83.30
7	قوة تأثير شاربي (غير محززة) شعاع مدعوم ببساطة		كيلوجول / م²	71.10
8	القوة الكهربائية (زيت في درجة حرارة الغرفة)		KV / مم	25.70
9	مقاومة العزل	تكيف طبيعي	Ω	2.9x10¹⁴
9	مقاومة العزل	بعد 24 ساعة مغمورة في الماء	7.3x10¹²
10	مؤشر تتبع الإثبات (PTI)		----	600
11	القابلية للاشتعال (طريقة عمودية)		فصل	V-0
12	القابلية للاشتعال (الطريقة المتوهجة)		فصل	BH 2-7
13	مقاومة الأثر الكهربائي والتآكل		----	1A2.5 ممر	غيغابايت / T 6553-2003
14	قوة تأثير IZOD (مسننة)		كيلوجول / م²	72.20	غيغابايت / T 1843-2008
15	كونستام عازل نسبي (1 ميجا هرتز)		--	4.03	غيغابايت / T 1409-2006
16	عامل الطاقة العازلة (1 ميجا هرتز)		--	1.14x10^-2	غيغابايت / T 1409-2006

5. التعليمات

1. هل Zibo Haichen Composite عبارة عن مصنع للورق SMC insualtion؟

ج: Zibo Haichen Composite هي شركة مصنعة تدمج إنتاج لوح العزل SMC ومعالجة الآلات ، وقد تأسس مصنعنا في عام 1992 ويقع في مدينة Zibo ، مقاطعة Shandong ، الصين. شركة Haichen Composite متخصصة في إنتاج وتطوير العزل المركب المنتجات.يغطي مصنعنا مساحة تبلغ 20 مترًا مربعًا ، 000 نظرًا لوجود 12 مكبس هيدروليكي متقدم ويبلغ الحد الأقصى للضغط 3000 طن. ولدينا أيضًا آلات pultrusion وآلات CNC وآلة تجليخ السطح لإنتاج الأجزاء المكونة للصفائح. لدينا مجموعة متنوعة من وسائل عملية التشكيل ، مثل القولبة ، pultrusion ، قولبة الحقن ، نفطة ، منتجات معززة بالألياف الزجاجية المصنوعة يدويًا. يسعدنا قبول تصميم منتجات العميل ومتطلبات العميل وسوف نختار أنسب حلول الإنتاج ، ونسعى جاهدين لتوفير العملاء مع مجموعة كاملة من الخدمات النظامية.

2. ما هو الفرق بين SMC و BMC ، DMC؟

ج: BMC عبارة عن مركبات قولبة سائبة ، SMC عبارة عن مركب قولبة صفائح ، الألياف الزجاجية في SMC طويلة وفي DMC عبارة عن ألياف زجاجية مقطعة. تتمتع SMC بقوة شد أفضل من BMC.

3. ما الفرق بين SMC و UPGM203 (GPO -3)؟

ج: GPO -3 عبارة عن سجادة زجاجية بوليستر غير مشبعة ، SMC عبارة عن مركب قولبة للألواح. الألياف الزجاجية في SMC عبارة عن ألياف زجاجية طويلة وفي GPO -3 عبارة عن حصيرة من الألياف الزجاجية.

4. أي نوع من الراتنج تستخدمه ورقة insualtion SMC؟

ج: تستخدم صفائح SMC راتينج بوليستر غير مشبع ، وتصنف مادة الراتينج إلى نوعين وفقًا لخصائصها ، أحدهما راتينج بالحرارة والآخر راتينج لدن بالحرارة. تشمل راتنجات المعالجة بالحرارة (المستخدمة بشكل عام لـ FRP) بوليستر / فينيل إستر / إيبوكسي / فينولي / بيسماليميد (BMI) / راتنجات بوليميد ، إلخ. تشمل راتنجات اللدائن الحرارية البولي بروبلين (PP) / بولي كربونات (PC) / نايلون / بولي إيثير كيتون (نظرة خاطفة) / بولي إثير سلفون (PES) ، إلخ.

تستخدم ورقة insualtion SMC راتنجات البوليستر غير المشبعة.

5. أي نوع من الألياف الزجاجية المستخدمة في ورقة insualtion SMC؟

ج: المواد الخام الرئيسية لإنتاج الألياف الزجاجية هي رمل الكوارتز ، والألومينا ، والبيروفيلايت ، والحجر الجيري ، والدولوميت ، وحمض البوريك ، ورماد الصودا ، والميرابيليت ، والفلوريت ، وما إلى ذلك وفقًا للشكل والطول ، يمكن تقسيم الألياف الزجاجية إلى ألياف مستمرة ، الألياف ذات الطول الثابت والصوف الزجاجي ؛ وفقًا لتركيب الزجاج ، يمكن تقسيمه إلى ألياف زجاجية خالية من القلويات ، ومقاومة للمواد الكيميائية ، وقلوية عالية ، وقلوية متوسطة ، وقوة عالية ، ومعامل مرونة عالية وألياف زجاجية مقاومة للقلويات (مقاومة القلويات). مثل الألياف الزجاجية فئة E.

6. ما هي مدة خدمة ورقة SMC؟

ج: ورقة SMC مصنوعة من الألياف الزجاجية والراتنج. بادئ ذي بدء ، ستحدد جودة المواد أداء الورقة. نستخدم جميعًا مواد من موردين معروفين. ثانيًا ، من أجل تلبية احتياجات الوقاية من الحرائق ، ستتم إضافة بعض الإضافات المعدلة لتحسين الأداء المقابل. بالإضافة إلى ذلك ، فإن نسبة الألياف والراتنج تؤثر أيضًا على أداء لوح SMC. تصل مدة الصلاحية عمومًا إلى 15 عامًا ، إذا كانت مدفونة تحت الأرض تصل إلى 50 عامًا.

7. ما هي الفئات الرئيسية لمواد الصفيحة العازلة الصلبة؟

ج: يمكن تقسيم المواد العازلة الصلبة إلى مواد عضوية وغير عضوية.

المواد العازلة الصلبة غير العضوية: تشمل بشكل أساسي مسحوق الميكا ومنتجات الميكا ، والزجاج ، والألياف الزجاجية ومنتجاتها ، وكذلك الخزف الكهربائي ، وأغشية الألومينا ، إلخ.

يمكن تصنيع الألياف الزجاجية في الحرير والقماش والشريط. تتميز بمقاومة أعلى للحرارة من الألياف العضوية وتلعب دورًا مهمًا في تطوير هيكل العزل لدرجة الحرارة العالية.

مواد عازلة صلبة عضوية: مثل الورق ، القماش القطني ، الحرير ، الزيت النباتي القابل للمعالجة ، إلخ. تتمتع هذه المواد بالمرونة ، ويمكن أن تلبي متطلبات عملية التطبيق ، ويسهل الحصول عليها.

8. ما هو وقت التسليم؟

ج: لدينا قدرة 300 طن شهريا وسوف نقدم أنسب وقت التسليم.

6. شهادة لدينا

لقد حصلنا على نظام إدارة الجودة ISO9001 ، ونظام إدارة البيئة ISO14001 ، وقد تم اعتماد لوح العزل UPGM203 و SMC بشهادة RoHS و Reach.

7. معرضنا في الخارج

شاركنا بنشاط في معارض الصناعة الأجنبية ذات الصلة ، مثل CWIEME في ألمانيا وشنغهاي ، و AEC في فرنسا ، و Big5 في دبي و Elecrama في الهند لتقديم أفضل منتجات العزل لعملائنا.

8. التعبئة والتسليم

نحن نوفر لعملائنا ورق كرافت قويًا وحزامًا لضمان سلامة التعبئة ، كما نستخدم فيلم PP ملفوفًا بالخارج لتجنب التلف والرطوبة أثناء النقل. نحن نستخدم المنصات الخشبية بعلامات IPPC وشهادة التبخير ، والتي تلبي متطلبات الدول المستوردة بالكامل.
